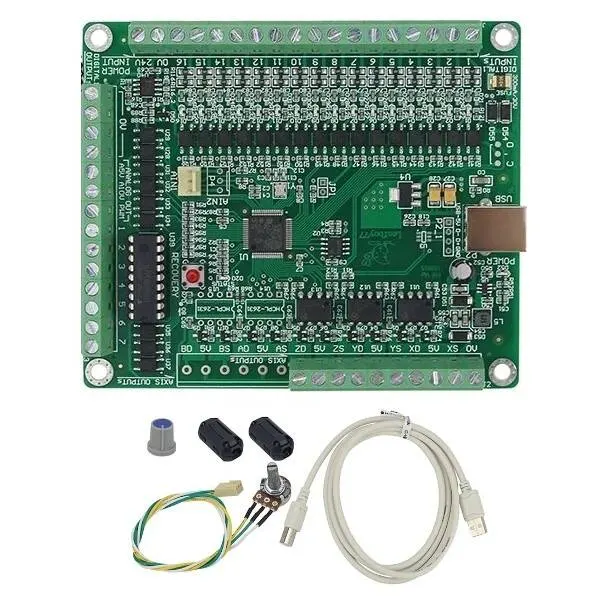

3 Eksen Mach3 CNC Kontol Kartı - AKZ250-USB3-NPN(B)

Ürün Açıklaması

AKZ250-USB3-NPN(B) Mach3 ile çalışan bir 3 eksenli USB arayüz kartıdır (NPN). Kontrol kartı üzerinde CNC uygulamalarında ihtiyaç duyulacak bütün giriş, çıkış birimleri bulunmaktadır.USB Tam hızlı bağlantı5 eksene kadar, 500kHz darbeli motor, servo veya kademeli motor için uygundur. Herhangi bir eksen, Adım/Yön İş Mili olarak yapılandırılabilir.Mevcut kart 3 eksen içindirSlave axis (çift taraflı motor sürücü: çift X/Y/Z) desteklerHome automatic leveling (çift taraflı ana anahtar) desteklerAynı anda 2 MPG için 2 gerçek zamanlı Manuel Darbe Oluşturma (MPG) giriş bağlantı noktasıMACH3 MPG, çok adımlı moda ayarlandığında, CNC işleme merkezi ile aynı gerçek zamanlı performansa sorunsuz bir şekilde sahiptir. Kontrol kartında gecikme yoktur ve mekanik sistem performansı tam olarak kullanılır16 giriş klemensi (MPG, prob, Spindle hız hesabı, e-stop, limit-swtich, home, jog, cycle, start, vb.8 çıkış klemensi (Spindle yönü kontrolü, mist, flodd, vb. komutlar için)PWM sinyal spindle motor kontrol veya Step/Dir spindle motor kontrolEksen boşluğu yokturMakina hızını, jog hızını ve spindle hızını ayarlamak için 2 analog girişUSB bağlantısını ve çalışma durumlarını göstermek için yanıp sönen led10 MHz'lik 5 yüksek hızlı optokuplör (Çift Kanal), tüm giriş/çıkış sinyallerini izole etmek için 28 genel optokuplörTüm Mach3 sürümlerini tamamen destekler. Windows XP-Windows10(32bit/64bit) dahil olmak üzere Windows serisini desteklerHerhangi bir USB sürücüsü yüklemenize gerek yok, bilgisayara taktıktan sonra kullanılabilirÖzellikler:Arayüz: USBÇıkış Eksen Sayısı: 3 Eksen (yüksek hızlı optokuplör)Çıkış Eksen Frekansı: 500KHzDigital Giriş: 16 x NPN (optokuplör korumalı)Analog Giriş: 2 x 0-3.3V (İzole edilmemiş)MPG Giriş: 2 x NPN (optokuplör izolasyonu)Hız Ölçüm Giriş: 1 x NPN (optokuplör korumalı)Dijital Çıkış: Açık kollektör çıkışı 8 x 500mA (Optocoupler izolasyonu)Analog Çıkış: PWM açık kollektör çıkışı 1 x 10mA (Optocoupler izolasyonu)Paket İçeriği:1 x LF77-AKZ250-USB3-NPN-3AXIS MACH3 CNC Kontol Kartı1 x USB Kablo - 1.5m1 x Potansiyometre ve bağlantı kablosu (Lehimli)1 x Potansiyometre Başı2 x Ferrite Bead Gürültü Önleyici

Özellikler
