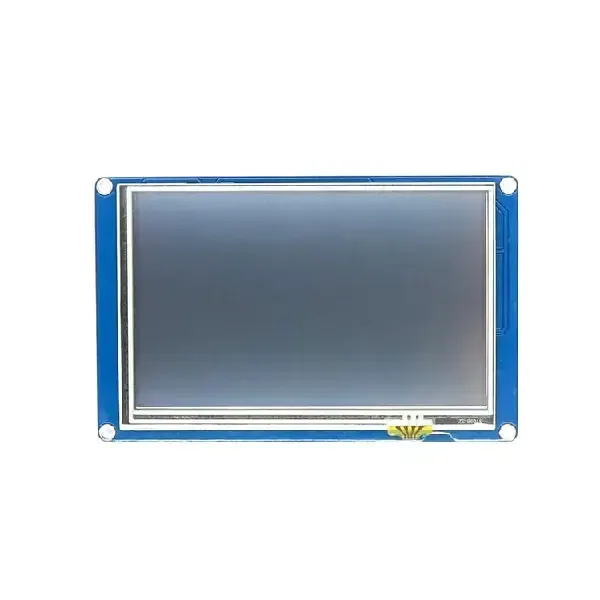

5.0" NX8048T050 Nextion Akıllı Dokunmatik HMI Ekran

Ürün Açıklaması

Nextion · HMI Serisi · NX8048T0505.0" NX8048T050 Nextion Akıllı Dokunmatik HMI Ekran✓ CE-EMC ✓ RoHS UART / TTL Micro SD Rezistif Dokunmatik Arduino Uyumlu 16 MB FlashNextion NX8048T050, Arduino, ESP32, Raspberry Pi ve benzeri mikrodenetleyicilerle kolayca entegre edilebilen, endüstriyel sınıf bir 5.0 inç HMI (Human Machine Interface) ekranıdır. Dahili GPU, işlemci ve flash hafızası sayesinde tüm arayüz mantığı ekranın üzerinde çalışır; ana kartınız yalnızca UART üzerinden komut gönderir. Otomasyon panelleri, IoT kontrol arayüzleri ve tüketici elektroniği projelerinde güvenle kullanılabilir.💡 Nextion Editör ücretsizdir. Elinizde ekran olmasa bile simülatör aracılığıyla arayüzünüzü tasarlayabilir, test edebilir ve derleyebilirsiniz.📊 Temel Özellikler5.0" TFT Ekran Boyutu800×480 Piksel Çözünürlük65K RGB Renk Derinliği16 MB Flash Hafıza230 nit Maks. Parlaklık5V / 410mA Güç Tüketimi108×64.8 mm Görüntü Alanı%1 Parlaklık Adımı📋 Teknik ÖzelliklerModel NumarasıNX8048T050Ekran TipiTFT LCD — 5.0 inçÇözünürlük800 × 480 pikselRenk Desteği65.536 renk (RGB 16-bit)Dokunmatik Panel4 telli rezistif — TFT ekrana entegreİletişim ArayüzüTTL Seri (UART) — 4 pin konektörDahili Flash Hafıza16 MB (uygulama kodu + yazı tipleri + görseller)Firmware GüncellemeDahili Micro SD kart slotu üzerindenGörüntü Alanı108 mm × 64.8 mmParlaklık Aralığı0 – 230 nit (ayarlanabilir, %1 artış adımı)Çalışma Gerilimi5V DCGüç Tüketimi410 mA (tipik)Editör YazılımıNextion Editor — ücretsiz, WYSIWYGSertifikalarCE-EMC, RoHS🔧 Donanım MimarisiEkranın arka yüzünde tam entegre bir sistem yer alır; harici kablo ve bileşen ihtiyacını minimuma indirir. Ana kartınıza bağlamak için yalnızca 4 pin yeterlidir.TFT Ekran SürücüsüPiksel yönetimi ve çerçeve yenileme döngüsüDahili GPUGrafik hızlandırma, animasyon oluşturma, renk dolgusuRGB Tampon BellekAnlık çerçeve depolama ve akış yönetimi16 MB FlashKullanıcı uygulama kodu, yazı tipleri ve görsel varlıklarMicro SD SlotuBüyük firmware güncellemeleri ve ek kaynak dosyaları4 Pinli UART Konektör+5V · GND · TX · RX — tek kablo ile tam iletişimRezistif Dokunmatik KontrolcüDokunulan koordinatı anında UART üzerinden iletir🔌 UART Pin BağlantısıEkran PiniKablo Rengi (Tipik)MCU PiniAçıklama+5VKırmızı5VGüç girişiGNDSiyahGNDOrtak toprakTXSarıRXEkrandan MCU'ya veriRXMaviTXMCU'dan ekrana veri⚠️ ESP32, STM32 gibi 3.3V mantık seviyeli kartlar için TX/RX hattına logic level shifter eklenmesi önerilir.🏭 Kullanım Alanları🏭Endüstriyel OtomasyonPLC kontrol paneli, makine operatör arayüzü, üretim hattı izleme📡IoT Kontrol PaneliSensör verisi görüntüleme, uzaktan cihaz kontrolü🏠Akıllı Ev SistemleriAydınlatma, iklim ve güvenlik kontrol arayüzü🌡️Ölçüm & İzlemeSıcaklık, nem, basınç gösterge ve alarm panelleri🔬PrototiplemeHızlı ürün geliştirme, maker projeleri, Ar-Ge🎓EğitimGömülü sistem ve HMI tasarımı öğretim kitleri🖥️ Nextion Editör AvantajlarıTasarım DeneyimiWYSIWYG Arayüz Editörü✓Sürükle & bırak widget'lar (buton, gauge, slider...)✓Gerçek zamanlı ekran simülatörü✓Fiziksel ekran olmadan geliştirme imkânı✓Animasyon ve geçiş efektleri✓Tüm özellikler ücretsiz açıkYazılım EntegrasyonuMinimal Kodlama Gerektiriyor✓Arduino, ESP32, STM32, Raspberry Pi uyumlu✓Yalnızca TX / RX pin kablolaması✓Hazır Arduino kütüphanesi✓Dokunmatik olaylar otomatik iletilir✓Kapsamlı dokümantasyon ve topluluk▶️ Kurulum Adımları1Nextion Editor'ü İndirinNextion'ın resmi web sitesinden ücretsiz editörü indirin ve kurun. Windows, macOS ve Linux desteklenmektedir.2Arayüzü TasarlayınHazır widget'ları sürükle & bırak yöntemiyle yerleştirin. Simülatörde önizleyin, fiziksel ekrana gerek duymadan test edin.3TFT Dosyasını Micro SD'ye AktarınDerlenen .tft dosyasını FAT32 formatındaki Micro SD'ye kopyalayın. SD'yi ekrana takın; yükleme otomatik başlar ve tamamlanınca ekran yeniden başlatılır.4UART Bağlantısını YapınEkran TX → MCU RX, Ekran RX → MCU TX, +5V ve GND pinlerini bağlayın. Toplam 4 kablo ile tam çift yönlü iletişim kurulur.5Kütüphaneyi Ekleyin ve Kodunuzu YazınArduino IDE'ye Nextion kütü

Özellikler

Müşteri Yorumları

Bu ürün için henüz yorum yok. Satın alıp teslim alan müşterilerimiz değerlendirebilir.

Ürün Hakkında Soru Sorun
