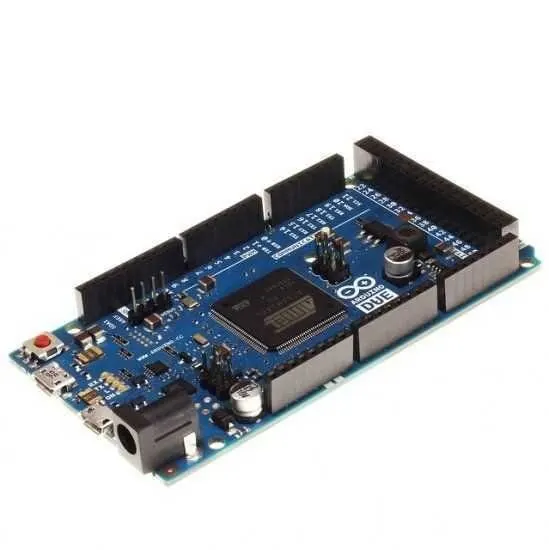

Arduino Due R3

Ürün Açıklaması

Arduino Due, ATmel SAM3X8E ARM Cortex-M3 tabanlı bir karttır. Bu kart Arduino’nun 32-bit ARM tabanlı mikroişlemciye sahip ilk kartıdır. 54 adet giriş/çıkış pinine sahip bu modül, 12 adet PWM çıkışı verebilmektedir. Üzerinde 12 adet analog giriş, 4 adet UART kanalı, 84MHz kristal, 1 adet USB-OTG bağlantısı, 2 adet DAC (Digital-to-analog converter), 2 adet I2C, 1 adet SPI header, 1 adet JTAG header, 1 adet güç soketi, 1 adet RESET ve 1 adet ERASE butonu bulunmaktadır. Kolay bir şekilde USB üzerinden bilgisayara bağlanabilir, adaptör veya pil ile çalıştırabilirsiniz. Uyarı : Arduino Due, diğer kartların aksine 3.3V ile çalışmaktadır. Bunun üzerinde bir gerilim uygulamak(5V gibi) giriş/çıkış pinlerine zarar verebilir. Ayrıca 3.3V seviyesinde çalışabilen herhangi bir shield ile kullanabilirsiniz.Özellikler:Mikrodenetleyici : AT91SAM3X8EÇalışma Gerilimi : 3.3VGiriş Gerilimi : 7-12V (Önerilen)Giriş Gerilimi : 6-16V (Limit)Dijital I/O Pinleri : 54 adet (12 adet PWM çıkışı)Analog Giriş Pinleri : 12 adetAnalog Çıkış Pinleri : 2 adet (DAC)Tüm I/O'ların Toplam Çıkış Akımı : 130 mA3.3V Çıkış için Akım : 800 mA5V Çıkış için Akım : 800 mAFlash : 512 KB (SAM3X8E)SRAM : 96 KB (SAM3X8E)Saat Hızı : 84 MHzUzunluk : 101.52mmGenişlik : 53.3mmAğırlık : 36gKartımızın tüm özelliklerini ayrıntılı bir şekilde ele alarak devam edelim:Güç:Arduino Due, USB ile bilgisayara bağlayarak veya harici bir güç kaynağı ile çalıştırılabilir. Harici güç kaynağımız adaptör veya pil olabilir. Bu özellik sayesinde kartımızı sürekli bilgisayara bağlı tutmaktan kurtarabiliriz. Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme 7-12V arasıdır. Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayabilir. 12V üstündeki değerlerde de aşırı ısınabilir. Due kartının üzerindeki mikrodenetleyicinin çalışma gerilimi 5V'dur. Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır. Güç pinleri aşağıdaki gibidir:VIN : Harici güç kaynağı kullanıyorsanız 7-12V arası gerilim giriş pinidir.5V : Regülatörden çıkan 5V, bu pin aracılığı ile çıkış olarak verilir. Eğer kart sadece USB (5V) üzerinden çalışıyor ise USB üzerinden gelen 5V doğrudan bu pin üzerinden çıkış olarak verilir. Eğer karta güç VIN (7-12V) veya güç soketi (7-12V) üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.3V3 : Regülatörden çıkan 3.3V, bu pin aracılığı ile çıkış olarak verilir. Maks. 800mA çıkış verebilir. Bu regülatör aynı zamanda SAM3X8E'ye de enerji verir.GND : Toprak pinleridir.Hafıza:SAM3X8E 512KB'lık flash belleğe sahiptir. 96KB SRAM bulunmaktadır.SAM3X8E'nin flash belleği kart üzerinde bulunan erase butonu ile silinebilir. Bu sadece yüklediğiniz arduino kodunu silecektir, bootloader yazılımda herhangi bir değişiklik olmayacaktır. Kartta güç varken erase tuşuna birkaç saniye basılı tutmanız yeterlidir.Giriş & Çıkış:Due üzerinde 54 adet dijital giriş ve çıkış pini mevcuttur. Bu pinlerin tamamını giriş veya çıkış olarak kullanabilirsiniz. Buna ek olarak üzerinde bulunan 12 adet analog çıkış pinini, ihtiyaca bağlı olarak dijital giriş-çıkış pini olarak da kullanabilirsiniz. Bu pinlerin tamamı 3.3V lojik seviyededir. Kullanmayı planladığınız pinlere bağlı olarak çıkış akımı pin başına 3-15mA arasında olup, giriş olarak 6-9mA aralığındadır. Due üzerindeki pinlerin bazılarının özel fonksiyonları bulunur. Peki bu fonksiyonlar nelerdir, ne için kullanılırlar, hep birlikte bir göz atalım:Seri Haberleşme:Serial: 0 (RX) ve 1 (TX)Serial 1: 19 (RX) ve 18 (TX)Serial 2: 17 (RX) ve 16 (TX)Serial 3: 15 (RX) ve 14 (TX)TTL Seri veri almak (RX) veya vermek (TX) için kullanılır. Pin 0 ve 1 doğrudan kart üzerinde bulunan Atmega16u2 USB-Serial dönüştürücüsüne bağlıdır. Yani bilgisayardan karta kod yüklerken veya Bilgisayar-Due arasında karşılıklı haberleşme yapılırkende bu pinler kullanılır. Bu konuda dikkat etmeni
