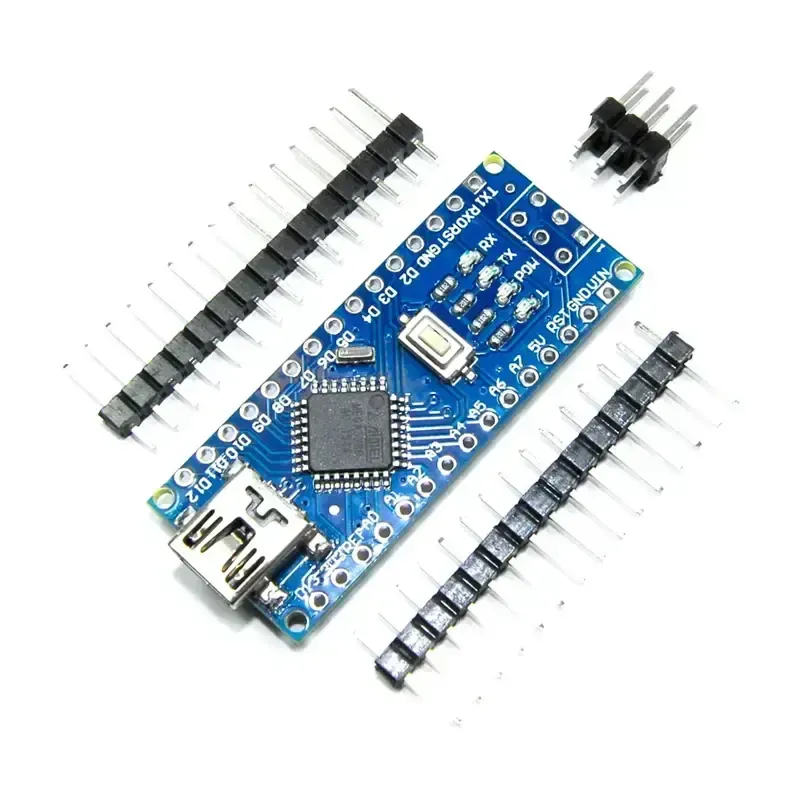

Arduino Nano V3.0 ATmega168

Ürün Açıklaması

Arduino Nano; ATmega168 temelli bir mikrodenetleyici kartıdır. Üzerinde 14 adet dijital giriş / çıkış pini(6 adet PWM çıkışı), 8 adet analog giriş, 16 MHz kristal, USB soketi, ICSP konnektörü ve reset butonu bulunmaktadır. Arduino Nano V3 ile haberleşmeyi sağlamak için FTDI çipi yerine, USB CH340 seri dönüştürücü kullanılmıştır.Özellikler:Mikrodenetleyici : ATmega168Çalışma Gerilimi : 5VTavsiye Edilen Besleme Gerilimi : 7 – 12VBesleme Gerilimi Limitleri : 6 – 20VDijital Giriş / Çıkış Pinleri : 14 adet (6 adet PWM çıkışı)Analog Giriş Pinleri : 8 adetGiriş / Çıkış Pini Başına Düşen DC Akım : 40mAFlash Hafıza : 16KB (2KB bootloader için kullanılır)SRAM : 1KBEEPROM : 512 ByteSaat Frekansı : 16MHzHaberleşme : TWI(I2C) ve SPIBoyutlar : 18mm X 45mmAğırlık : 5gGiriş & Çıkış:Arduino Nano’da bulunan dijital giriş / çıkış pinlerinin tamamı, pinMode(), digitalWrite() ve digitalRead() fonksiyonları ile giriş ya da çıkış olarak kullanılabilir. Bu pinler 5 V ile çalışır. Her pin maksimum 40 mA çekebilir. Ayrıca bazı pinlerin özel fonksiyonları vardır:Serial 0 (RX) ve 1 (TX) : Bu pinler TTL seri data almak (RX) ve yaymak (TX) içindir.Harici kesmeler (2 ve 3) : Bu pinler bir kesmeyi tetiklemek için kullanılabilir.PWM (3, 5, 6, 9, 10, ve 11) : Bu pinler analogWrite () fonksiyonu ile 8-bit PWM sinyali sağlar.SPI (10 (SS), 11 (MOSI), 12 (MISO) ve 13 (SCK)) : Bu pinler SPI kütüphanesi ile SPI haberleşmeyi sağlar.Arduino Nano 'nun 8 adet analog girişi bulunur, her biri 10 bitlik çözünürlüktedir. Varsayılan ayarlarda topraktan 5 V a kadar ölçerler. Ancak, AREF pini ve analogReference() fonksiyonu kullanılarak üst limit ayarlanabilir. Pinlerin özel fonksiyonlarını şu şekilde açıklayalım:TWI : A4 ya da SDA pini ve A5 ya da SCL pini Wire kütüphanesini kullanarak TWI haberleşmesini destekler. AREF : Analog girişler için referans voltajıdır. analogReference() fonksiyonu ile kullanılır.Dokümanlar:Arduino IDEPaket İçeriği:1 x Arduino Nano V3.0 ATmega1682 x 1x15 Header (Erkek)1 x 2x3 Header (Erkek)

Özellikler
