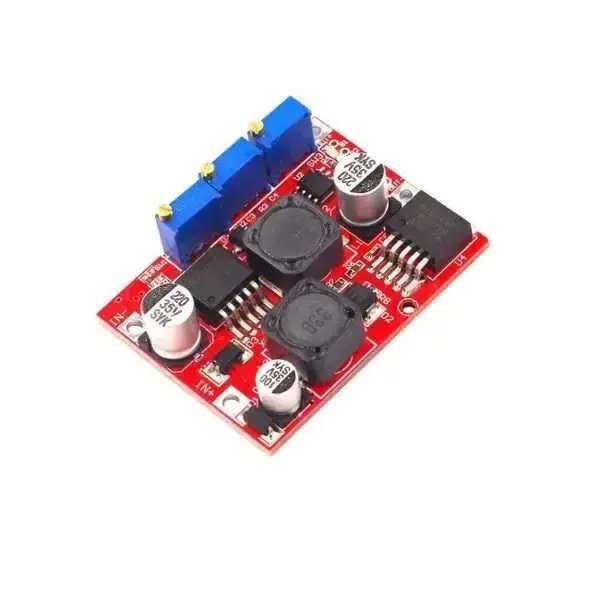

Ayarlanabilir DC-DC Alçaltıcı/Yükseltici Regülatör-LM2596/LM2577

Ürün Açıklaması

Bu ayarlanabilir voltaj regülatör kartı üzerinde hem lm2596 hemde lm2577 entegrelerini barındırdığından dolayı voltaj düşürücü veya voltaj yükseltici olarak kullanılabilir. Bu ürün step up (yükseltici) veya step down (alçaltıcı) olarak çalışmanın yanı sıra gösterge ledleriyle sabit akım göstergesi kırmızı, şarjda kırmızı ışık, şarj ışığı mavi olarak kullanıcıyla iletişim kolaylığı sağlamaktadır. Gösterge ledlerinin yanındaki delikler sayesinde uyarı ışıkları istenilen yere taşınabilir. Potansiyometrelerden sol tarafta olan ile gerilim ayarı, ortadakiyle tam şarjlı lamba akımı ayarı ve sağdaki ile akım ayarı yapılmaktadır. Güneş panelleri ile batarya şarjı gibi uygulamalarda kullanılabilir. Bir led LM2577 için, bir led LM2596 için ve diğer led ise çıkışa bağlanan kaynağın akım çekip çekmediğini belirtmektedir. Bu ürün ile lityum pil şarjı mümkündür ve batarya dolduğunda ortadaki led yanmaktadır. Not: Cihaz voltajı ürün üzerindeki potansiyometreler ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir. Giriş pinlerine besleme voltajını bağlayın. Çıkışına bir multimetre bağlayın.Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.Uygulama Alanları:Lityum pil şarjı4V,6V,12V,14V,24V batarya şarjı5V-3.3V çevirici12V-3.3V çevirici24V-3.3V çevirici5V-12V çevirici5V-24V çevirici12V-3.3V çevirici12V-24V çevirici24V-12V çevirici24V-5V çeviriciGüneş panelleri, otomotiv güç kaynağı ve diğer uygulamalar için otomatik yükseltme ve düşürme voltaj regülatörü devresi. Özellikler:Model: LM2596-LM2577 voltaj regülatörüStep up ve step down olarak çalışmaGiriş gerilimi: 4-35V DCÇıkış gerilimi: 1.25-25V Çıkış gücü: 15WÇıkış akımı: 15W/(Çıkış gerilimi) ,Maksimum çıkış akımı 2AAşırı yüklenmede soğutucuya ihtiyaç duyarVerimlilik: %80 (yüksek çıkış gerilimi,yüksek verimlilik)Çalışma sıcaklığı: -40°C ile +50°CÇıkış kısa devre korumasıLED sabit akım sürücüsüLityum pil şarjı (ferroelektrik dahil), 4V, 6V, 12V, 14V, 24V pil şarjı, nikel-kadmiyum nikel-metal hidrit piller (pil) şarjıPaket İçeriği:1 x Ayarlanabilir DC-DC Alçaltıcı/Yükseltici Regülatör-LM2596/LM2577

Özellikler
