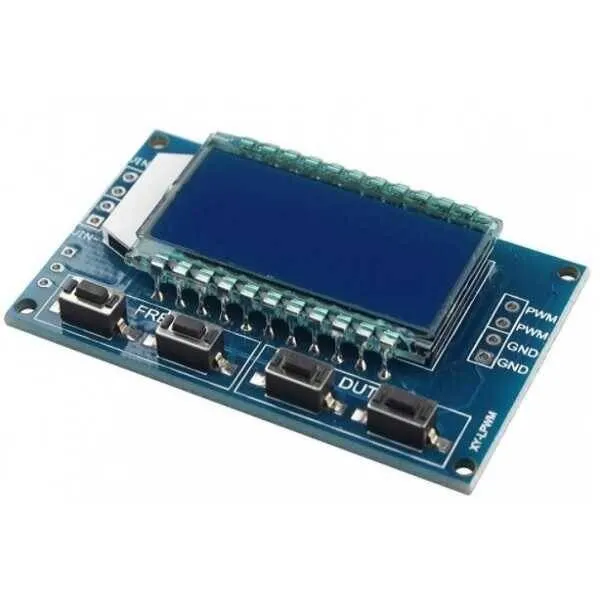

Ayarlanabilir Frekanslı Kare Dalga Üreteci XY-LPWM

Ürün Açıklaması

PWM Çıkışını frekans ve görev döngüsü ihtiyaçlarına göre ayarlayabileceğin XY-LPWM, LCD ekran ve iki kanallı bir PWM sinyal jeneratörüdür. Frekans ve görev döngüsünü ayrı ayrı ayarlamak için bir anahtara sahiptir.Örneğin motor sürücülerde PWM Hız kontrolü yaparken, PWM ışık hızı ayarlamanız gerektiğinde ve diğer mikro denetleyici kullandığınız projelerinizde kare dalga sinyali üretmek için kullanabilirsiniz.İletişim Standardı:9600bps Veri Bitleri: 8Durdurma Biti: 1Kontrol Basamağı: yokAkış Kontrolü: yokSeri İletişim PWM'nin Frekansını Ayarlama: Komut "F101": Frekansı 101 HZ (001 - 999) olarak ayarlayın.Komut "F1.05": 1.05 kHz (1.00 - 9.99) sıklığını ayarlayın. Komut "F10.5": Frekansı 10.5kHz (10.0 - 99.9) olarak ayarlayın. Komut "F1.0.5": 105kHz frekansını ayarlayın (1.0.0 - 1.5.0)PWM Görev Döngüsünün Ayarlanma: D X X X ": PWM görev çevrimini X X X olarak ayarlayın. (001 - 100) Örnek: “D050”, PWM görev çevriminin% 50 olduğunu belirlerSet parametresini okuyun. Ayarlanan parametreleri okumak için bir "read" dizisi gönderin. Başarıyla dönerek ayarlayın: AŞAĞI. Kurulum geri dönemedi: FALL.Parametre Ayarları:Modül, frekans ayarı için iki, görev döngüsü ayarı için iki olmak üzere 4 anahtara sahiptir.Bu modül, farklı aralıklar için otomatik anahtarlama ile 1Hz ve 150kHz arasında frekanslar üretebilir.Frekans dört aralıklara ayrılmıştır, otomatik anahtarlama:XXX (ondalık nokta yok): En küçük birim 1Hz, değer aralığı 1Hz - 999HzX. XX (yüz ondalık Noktası): En küçük birim 0.01 kHz, değer aralığı 1.00 kHz - 9.99 kHzXX. X (on ondalık noktası): En küçük birim 0.1 kHz, değer aralığı 10.0 kHz - 99.9 kHzX. X. x (on ve yüz ondalık Noktası): En küçük Birim 1 kHz, değer aralığı 1 kHz - 150 kHzÖrnek frekans göstergesi: 100 PWM çıkışı 100Hz darbe gösterir.NOT: Bir elektrik kesintisi durumunda veya modül kapalıysa, ayarlanan parametreler otomatik olarak kaydedilir, bu nedenle parametreleri tekrar ayarlamaya gerek yoktur.Teknik Özellikler:Çalışma Gerilimi: 3,3 - 30 VDCFrekans Aralığı: 1Hz - 150 kHzFrekans Doğruluk: Her aralıktaki doğruluk yaklaşık% 2'dirSinyal Yükü Kapasitesi: 5 - 30 mAÇıkış Genliği: Besleme Gerilimine Eşit PWM GenlikÇalışma Sıcaklığı: -20 - +70 SantigratBoyutlar: 52 x 32 x 10 mmPaket İçeriği:1 x Ayarlanabilir Frekanslı Kare Dalga Üreteci XY-LPWM

Özellikler
