Çok Fonksiyonlu Zaman Ayarlı Tekli Röle Kartı 6-30V/USB(5V)

Ürün Açıklaması

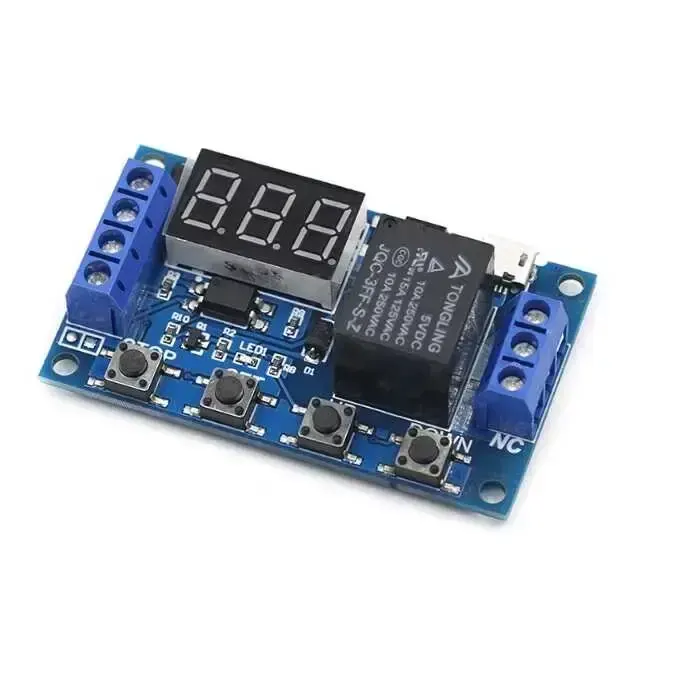

Çok Fonksiyonlu Zaman Ayarlı Tekli Röle Kartı, elektronik projelerde bağlı cihazların belirlenen sürelerde otomatik olarak açılıp kapanmasını sağlayan programlanabilir bir zaman rölesi modülüdür. 6-30V DC geniş çalışma geriliminin yanı sıra Micro USB üzerinden 5V ile de beslenebilmesi sayesinde Arduino, otomasyon, aydınlatma, motor, pompa, fan, solenoid valf ve çeşitli elektronik kontrol uygulamalarında kullanılabilir.Üzerindeki dijital ekran ve kontrol tuşları sayesinde açma-kapama süreleri ayarlanabilir, farklı çalışma modları seçilebilir ve tekrarlı çalışma senaryoları oluşturulabilir. Rölenin COM, NO ve NC kontakları sayesinde normalde açık veya normalde kapalı çalışma gerektiren sistemlere kolayca entegre edilebilir.Çalışma ModlarıBu tip çok fonksiyonlu zaman rölesi kartlarında P1.1 – P4 arasında farklı çalışma programları bulunur:P1.1 – Tetikleme Sonrası Süreli ÇalışmaTetikleme sinyali geldiğinde röle aktif olur. Ayarlanan OP süresi tamamlandığında röle kapanır. Çalışma devam ederken yeniden tetikleme yapılması süreyi etkilemez.P1.2 – Yeniden Tetiklemeli Süreli ÇalışmaTetikleme geldiğinde röle aktif olur ve OP süresi başlar. Süre tamamlanmadan yeni bir tetikleme gelirse sayaç sıfırlanarak OP süresi yeniden başlatılır. Özellikle hareket sensörüyle aydınlatma gibi uygulamalarda kullanışlıdır.P1.3 – Tetikleme ile Başlat / Durdurİlk tetikleme röleyi aktif ederek OP zamanlamasını başlatır. Süre tamamlanmadan tekrar tetikleme yapılırsa röle kapatılarak zamanlama iptal edilir.P2 – Gecikmeli Açılma ve Otomatik KapanmaTetikleme sonrasında önce ayarlanan CL bekleme süresi çalışır. CL süresi tamamlandığında röle aktif olur ve OP süresi boyunca açık kaldıktan sonra tekrar kapanır.Örneğin CL = 5 saniye ve OP = 10 saniye olarak ayarlanırsa tetiklemeden 5 saniye sonra röle açılır, 10 saniye çalışır ve ardından kapanır.P3.1 – Tetikleme ile Döngüsel ÇalışmaTetikleme sonrasında röle OP süresi boyunca açık, ardından CL süresi boyunca kapalı kalır. Bu açma-kapama işlemi ayarlanan LOP tekrar sayısı kadar devam eder.Örneğin:OP = 10 saniyeCL = 5 saniyeLOP = 3ayarlandığında röle 10 saniye açık, 5 saniye kapalı olacak şekilde toplam 3 döngü gerçekleştirir.P3.2 – Enerji Verildiğinde Otomatik DöngüHarici tetikleme gerektirmeden karta enerji verildiğinde döngü otomatik olarak başlar. Röle OP süresi boyunca açık, CL süresi boyunca kapalı kalır ve işlem LOP değerine göre tekrarlanır.Fanların belirli aralıklarla çalıştırılması, otomatik sulama veya periyodik pompa kontrolü gibi uygulamalarda kullanılabilir.P4 – Sinyal Tutma / Gecikmeli Kapanma ModuTetikleme sinyali bulunduğu sürece röle aktif tutulur. Tetikleme sinyali kesildiğinde OP geri sayımı başlar ve ayarlanan süre sonunda röle kapanır. Süre dolmadan tekrar sinyal gelirse geri sayım sıfırlanır.Zamanlama ParametreleriOP (ON Time): Rölenin aktif/açık kalacağı süreCL (OFF Time): Rölenin pasif/kapalı kalacağı veya açılmadan önce bekleyeceği süreLOP (Loop): Açma-kapama döngüsünün kaç kez tekrarlanacağını belirlerKart üzerindeki zaman aralığı saniye, dakika veya daha uzun süreler için ayarlanabilir. Ekrandaki ondalık noktanın konumu seçilen zaman aralığını belirtir.Bağlantı TerminalleriDC+ / VCC: Pozitif besleme girişiDC- / GND: Negatif besleme girişiTRIG: Harici tetikleme sinyaliCOM: Röle ortak terminaliNO: Normalde açık kontakNC: Normalde kapalı kontakDokümanlar:Yardımcı Döküman İçin Tıklayınız.Paket İçeriği:1 x Çok Fonksiyonlu Zaman Ayarlı Tekli Röle Kartı 6-30V/USB(5V)Projenize uygun diğer röle çeşitleri için Röle kategorimizi ziyaret edebilirsiniz.

Özellikler
