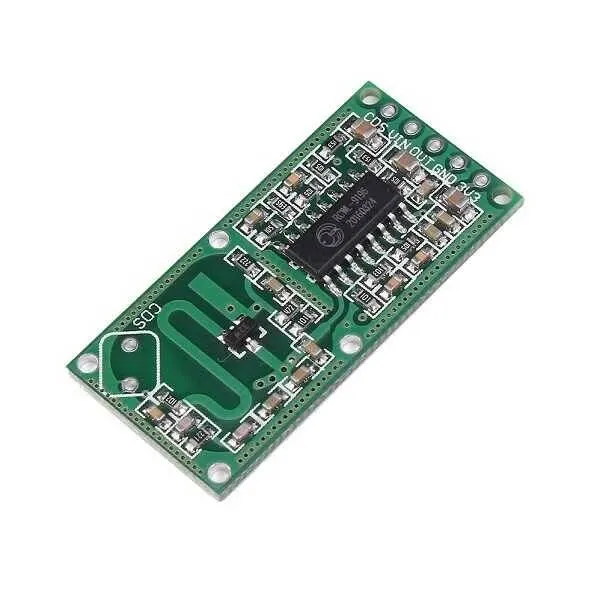

Mikrodalga Radar Modül - RCWL-0516

Ürün Açıklaması

Mikrodalga Radar Modül, PIR sensörüne alternatik olarak kullanabileceğiniz hareket algılayan bir doppler radar mikrodalga hareket sensörüdür. Hareketli nesneleri algılamak için hareket eden cisim tarafından yayılan kızılötesi radyodaki değişiklikleri algılamak yerine mikrodalga doppler radarı kullanır.Özellikler:Çalışma Gerilimi: 4-28VÇalışma Akımı: 2.8mA Max. Çalışma Akımı: 3mAÇalışma Frekansı: Yaklaşık 3.2GHzAlgılama Mesafesi: 5-9mMax İletim Gücü: 30mWSensör Çıkış Gerilimi: 3.2-3.4VSensör Çıkışının Kapasite Akımı: 100mATetikleme Yolu: Tekrarlayan TetiklemeÇıkış Sinyal Low Seviyesi: 0VÇıkış Sinyal High Seviyesi: 3.3VTetiklendikten Sonra Logic Değisim Süresi: 2-3 SaniyeÇalışma Sıcaklığı: -20 ile 80C arasıMikrodalga Radar Modül AyarlarıC-TM: Tekrarlama tetikleme zamanını ayarlayın, varsayılan tetikleme süresi 2 saniyedir; kapasitör kapasitesinin arttırılması, tekrar tetikleme süresini uzatacaktır ve gerçek sayma tetikleme süresi aşağıdaki gibi çalışabilir: C-TM'de çubuk kapasitör, test 9196 3-pin frekans F, tetikleme zamanını tekrarlayın T = (1 / f) * 32768R-GN: Algılama mesafesi ayarı, dirençle bağlanmak ve algılama mesafesi daha kısa olacak; bağlanmazsa algılama mesafesi 7m; 1M ohm dirençle bağlanırsa, algılama mesafesi 5m dir.R-CDS: Dahili VCC paralel, dahili 1M ohm rezistörlü CDS pinine (196 9-pinli) R-CDS ile bağlanır; CDS fotorezistor ile bağlanır, geceleri algılama işlevini kapatabilirsiniz.Paket İçeriği:1 x Mikrodalga Radar Modül - RCWL-0516

Özellikler
