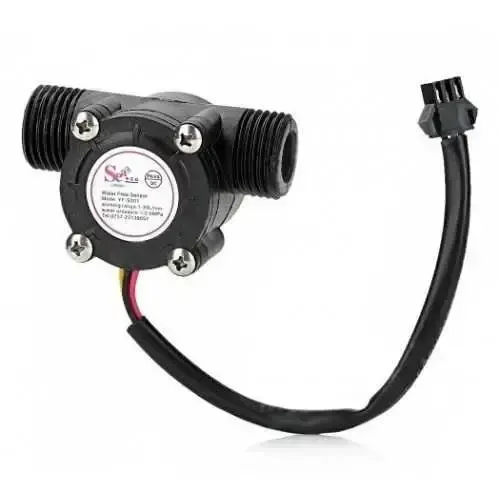

Su Akış ve Hidrolik Basınç Sensörü

Ürün Açıklaması

Bu sensörü su hattınıza bağlayarak, içindeki fırıldak sensör ile ne kadar sıvı taşındığını ölçebilirsiniz.Entegre manyetik halleffect sensörü her devirde, elektriksel darbe çıkışı verir. Halleffect sensörü, korunması ve kuru tutulması için su borusundan yalıtılmıştır. Sensör üç kabloludur : kırmızı (5–24V DC güç), siyah (toprak), sarı (halleffect darbe çıkışı). Sensörün çıkışındaki darbeleri sayarak, kolaylıkla su akışını hesaplayabilirsiniz. Her darbe yaklaşık 2.25 mililitre. Bu sensör çok hassas olmadığından, darbe oranı akış hızı, sıvı basıncı, sensör yöneltilmesine bağlı olarak değişkenlik gösterebilir. %10’dan daha hassas ölçüm için dikkatli ayarlama gereklidir. Buna rağmen temel ölçüm görevleri için oldukça iyidir. Darbe sinyali basit kare dalga olduğundan, kaydetme ve litre/dkçevirme(aşağıdaki formülden yararlanarak) kolaylıkla yapılabilir.Darbe frekansı(Hz) / 7.5 = akış hızı (litre/dk)Özellikler:SensörTipi :HalleffectÇalışma Gerilimi : 5 – 24V DCMax. Akım : 15mA @ 5VÇıkış Tipi : 5V TTLÇalışma Akış Hızı : 1–30 Lt/DkÇalışma Sıcak Aralığı : -25oC–80oCÇalışma Nem Aralığı : 35% – 80% RHDoğruluk : ± 10%Max Su Basıncı : 2.0MPa Çıkış DutyCycle : 50% ±10%Çıkış Yükselme Zamanı : 0.04µsÇıkış Düşme Zamanı : 0.18µsAkış Hızı Darbe Karakteristiği : Frekans(Hz) = 7.5 * Akış Hızı(Lt/Dk)Darbe/Lt = 450Dayanıklılık : Min. 300000 devirKablo uzunluğu : 15cm½" nominal boru bağlanıtısı, 0.78” dış çapBoyutları : 2.5” x 1.4” x 1.4” Bağlantı Detayları:Kırmızı kablo : +5VSiyah kablo : GND (Toprak)Sarıkablo : PWM çıkışıPaket İçeriği:1 x ZJ-S201 Water Flow Sensor

Özellikler
